Pour spécifier un tube LED 24 V 360° pour une suspension sur mesure, commencez par le schéma, le diamètre du tube, l'effet lumineux souhaité, le système de suspension et les exigences de contrôle. Ensuite, confirmez le plan d'alimentation et de raccordement spécifique au projet avant la production. Une photo du produit et une longueur cible ne suffisent pas à elles seules pour un devis fiable ni un plan d'installation.
Ce guide s'adresse aux concepteurs d'éclairage, architectes, entrepreneurs et acheteurs qui développent une suspension, un lustre, une ligne de luminaires sculpturale ou une installation suspendue. Il aide une équipe de projet à transformer un concept en une demande de devis claire, sans supposer qu'une seule configuration de tubes convienne à tous les projets.

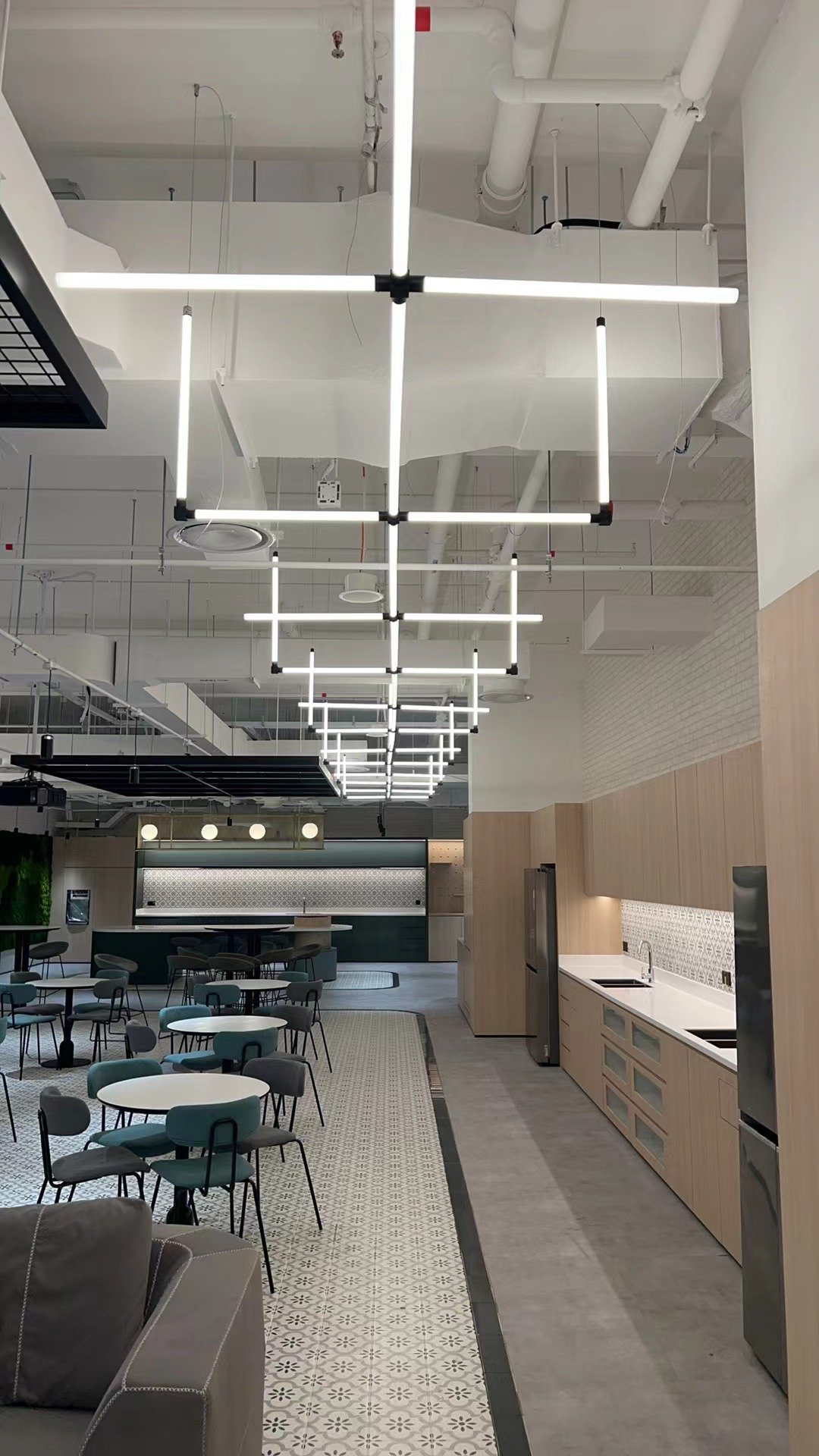

Référence du projet : compositions tubulaires sur mesure à 360° pour des aménagements intérieurs commerciaux
Ces exemples de réalisations KLM illustrent trois problématiques de conception : comment une structure tubulaire à 360° peut créer une composition de plafond visible dans un espace commercial ; comment une forme en U sur mesure peut se transformer en suspension ; et pourquoi les détails de connexion et de suspension doivent être intégrés à la conception du luminaire. Les photos sont fournies à titre indicatif uniquement : elles n’identifient aucun client, ne confirment aucune configuration universelle et ne remplacent pas le plan final du projet.
Commencez par le résultat que l'installation doit atteindre.
Avant de choisir un tube, définissez le rôle que la lumière doit jouer dans l'espace.
| Apport du projet | Pourquoi cela modifie les spécifications | Que faut-il envoyer à KLM ? |
|---|---|---|
| Concept visuel | Un anneau continu, un pendentif droit et un lustre de forme particulière nécessitent une planification mécanique différente. | Croquis, rendu ou plan de plafond annoté |
| Position de montage | La hauteur de suspension, l'accessibilité et le cheminement des câbles influent sur la méthode de fixation. | Plan du plafond réfléchi, section du plafond et hauteur de montage |
| Effet lumineux | L'éclairage d'ambiance décoratif, l'éclairage d'accentuation et l'éclairage lié aux tâches nécessitent des choix différents en matière de puissance et de distribution. | Application, atmosphère cible et résultats de calcul requis |
| Géométrie des tubes | Le diamètre, la construction rigide ou flexible et le rayon de courbure influencent les possibilités de fabrication. | Dimensions générales, courbes et longueurs des segments |
| Contrôle | Les effets CCT uniques, blancs réglables, RGB/RGBW ou pixels nécessitent des composants électriques et des détails de mise en service différents. | Effet de température de couleur (CCT) requis, protocole de contrôle et marque du système de contrôle |
Sélectionnez le diamètre et le format du tube avant de choisir la puissance.
Les services publics de KLM Gamme de tubes à 360° Ce schéma présente les options de diamètre D20, D30, D40 et D50 pour l'éclairage sur mesure 24 V. Le diamètre n'est pas qu'un choix esthétique : il influe sur l'aspect visuel de la suspension, les possibilités de construction interne et la manière dont les joints, les points de suspension et les accessoires doivent être coordonnés.
Avant de finaliser le montage, vérifiez le diamètre et la finition visible du tube ; sa géométrie (droite, circulaire, courbe ou multi-segments) ; sa construction (rigide ou flexible) ; la longueur de chaque segment ; l’emplacement des joints ; et l’emplacement des points de suspension.

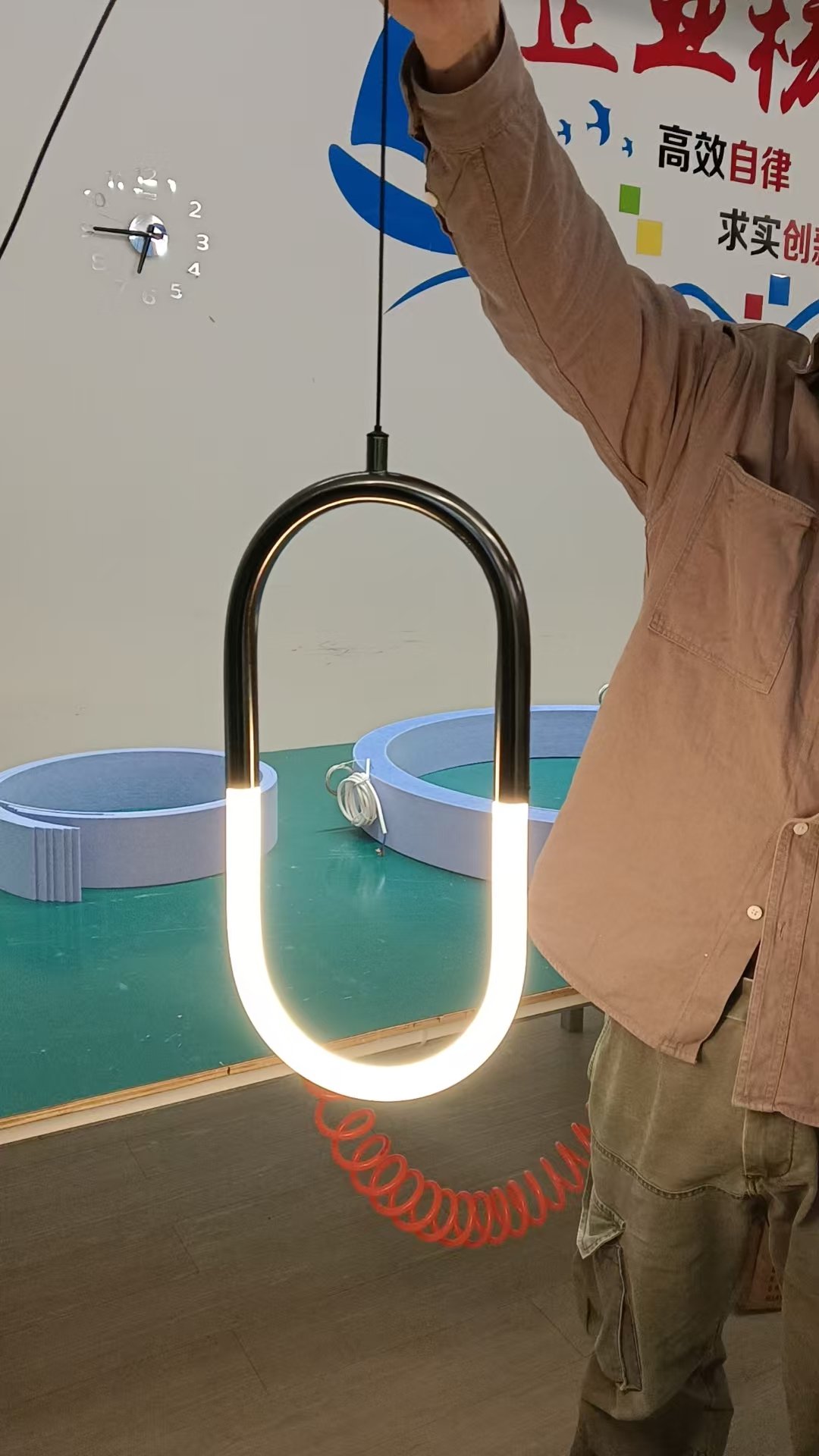

Transformer une référence sculpturale en dessin
Un profilé en U lumineux sur mesure illustre pourquoi une image de référence n'est qu'un point de départ. Le devis nécessite toujours les dimensions globales, la structure du tube, les points de suspension, le cheminement du câble, l'emplacement des connecteurs et l'effet lumineux souhaité.
Considérez le schéma d'alimentation 24 V comme un plan de projet, et non comme une indication de longueur générique.
Pour un tube LED personnalisé de 24 V, le schéma électrique doit être comparé à la configuration réelle. Il doit préciser la version du tube, sa puissance par mètre (en watts), la longueur de chaque segment, l'emplacement du driver, le cheminement des câbles, les points d'alimentation, les jonctions et les composants de gradation/contrôle.
Éléments à vérifier avant l'approbation d'un schéma d'alimentation électrique
- Configuration finale des tubes et charge électrique pour chaque segment.
- Emplacement et accès du poste de conduite et des commandes.
- Tracé autorisé du câble entre le conducteur et le tube.
- Chaque point d'alimentation proposé et emplacement du connecteur/joint.
- Le système de gradation ou de contrôle des couleurs prévu.
- Plan d'accès pour la mise en service et la maintenance.
Évitez d'utiliser une longueur maximale spécifique à un devis, un plan d'un ancien projet ou une règle générique trouvée sur Internet comme schéma d'alimentation pour une nouvelle installation. Différents diamètres, sources lumineuses, puissances, formats et systèmes de contrôle peuvent modifier la conception finale.
Spécifiez la couleur et le contrôle comme un système complet
Le tube, la configuration des LED, le driver, le contrôleur et le système de gestion du projet doivent être validés conjointement. Une demande mentionnant uniquement « gradable » laisse des choix essentiels en suspens.
| Effet lumineux requis | Informations à confirmer | Ne présumez pas |
|---|---|---|
| CCT unique | CCT, méthode de gradation, emplacement du circuit de commande et niveau de gradation minimal requis par le projet | Chaque version à tube utilise le même pilote ou la même courbe de gradation |
| Blanc réglable | Compatibilité avec la gamme de températures de couleur (CCT), les canaux, le modèle de pilote/contrôleur et le système de contrôle | Un pilote DALI standard est automatiquement compatible DT8. |
| RGB / RGBW | Canaux de couleur requis, contrôleur, adressabilité et périmètre de mise en service | Les couleurs RGB et RGBW utilisent le même câblage ou contrôleur. |
| Effet pixel | Pas de pixel, circuit intégré/contrôleur, sens des données, mappage et nomenclature finale | Un projet DMX ou SPI antérieur établit un protocole par défaut |
Pour un projet DALI, indiquez si le besoin concerne le contrôle d'intensité standard ou le contrôle de la couleur/blanc réglable. La compatibilité DALI DT8 doit être vérifiée au niveau du pilote et de l'appareillage de commande, et non déduite du terme « DALI ».
Coordonner la suspension, les articulations et l'accès aux services au plus tôt
Un luminaire suspendu sur mesure est à la fois un luminaire et un ensemble installé. Le schéma doit indiquer les points de fixation du luminaire, son point d'alimentation, l'aspect des joints vus de la position normale et l'accès des techniciens aux composants pour leur maintenance.
- Vérifier le type de support du plafond et les emplacements de fixation autorisés.
- Marquez l'espacement des points de suspension et les fils de support non éclairés.
- Indiquer les entrées de câbles et l'emplacement du boîtier ou du pilote à distance.
- Identifier chaque joint et la finition visuelle requise.
- Vérifiez quelles parties restent accessibles après la fermeture du plafond.

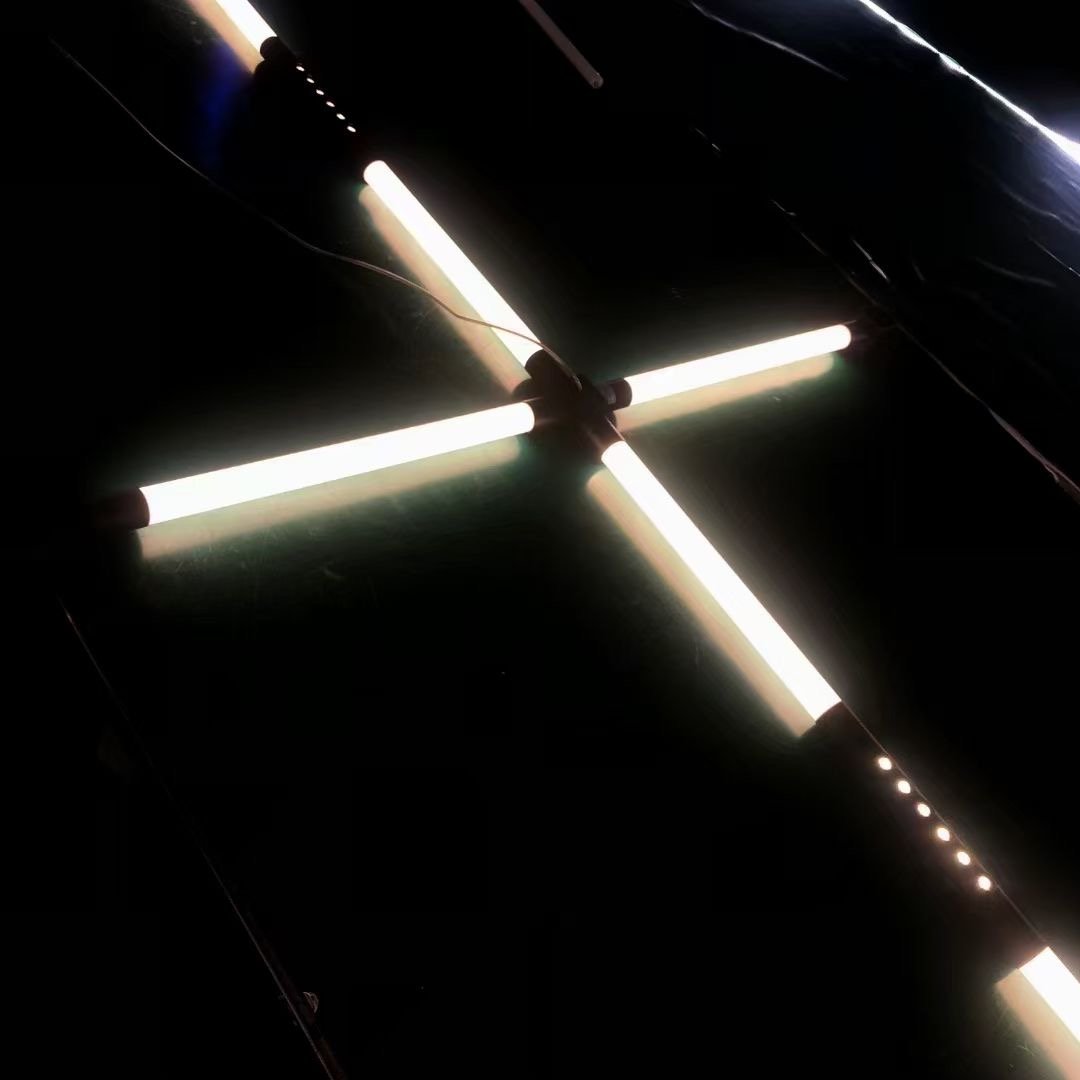

Afficher les détails de connexion dans l'avis
Le schéma de tubes connectés renforce l'analyse pratique : la suspension, le passage des câbles, les joints et l'accès pour la maintenance doivent être définis dans le plan du projet. KLM privilégie la configuration finale des tubes, connecteurs et supports plutôt que d'appliquer un détail générique à chaque concept.
Note pratique KLM
Les exemples actuels de tubes à 360° de KLM incluent des configurations personnalisées pour les familles de tubes D20, D30, D40 et D50, notamment des constructions en acrylique et en silicone et des applications pour projets de bureaux. pas Définir une longueur maximale continue universelle, une méthode d'assemblage par défaut, un indice de protection IP universel ou une nomenclature DALI/DMX/pixel par défaut. KLM doit confirmer ces éléments par rapport au plan final, à la version de tube sélectionnée et au système de contrôle avant l'émission du devis pour la production.
Préparez un dossier de devis qui puisse être vérifié rapidement.
- Dessin ou rendu PDF avec dimensions globales et longueurs de segments.
- Plan du plafond et hauteur de montage.
- Diamètre, forme et finition requis pour le tube.
- Exigences en matière d'effet de température de couleur (CCT) et de gradation/contrôle.
- Pays de destination et toute demande de documentation spécifique au projet.
- Quantité, date d'installation prévue et exigences en matière d'échantillons.
Cela permet à KLM de recommander la configuration produit appropriée et de signaler les questions qui doivent être résolues avant qu'un devis ne devienne une spécification de commande.
FAQ
Est-il possible de transformer un tube LED à 360° en anneau ou en suspension incurvée ?
De nombreuses formes personnalisées sont possibles, mais le diamètre, le type de construction, la géométrie du dessin, le plan des segments et les points d'appui doivent être vérifiés pour la configuration choisie. Veuillez envoyer le dessin plutôt que de vous fier uniquement à une image de référence.
Quelle est la durée d'autonomie d'un tube LED 360° de 24 V alimenté par une seule source d'alimentation ?
Il n'existe pas de solution universelle et sûre. Il est impératif de confirmer la version finale du tube, la charge, les longueurs de segments, le cheminement des câbles, les points d'alimentation, le système d'entraînement et le système de commande spécifiques à chaque projet.
Ce tube peut-il être contrôlé par DALI ou DMX ?
La compatibilité des commandes dépend de la configuration LED sélectionnée et du système de commande/driver final. Veuillez préciser le protocole et l'effet lumineux souhaités dans votre demande de devis afin que KLM puisse vérifier le système complet.
Quel diamètre dois-je choisir : D20, D30, D40 ou D50 ?
Choisissez le diamètre en fonction de l'échelle visuelle prévue, de la forme, de la conception de la suspension et des exigences de construction. Le choix final doit être validé par rapport au dessin et à l'application réels, et non uniquement par l'aspect ou le rendu.
De quoi avez-vous besoin avant d'envoyer un échantillon ou un devis ?
Veuillez fournir le schéma, la quantité, l'effet lumineux souhaité, le mode de commande préféré, la destination et le délai d'éclairage cible. Si le tube fait partie d'une suspension sur mesure, veuillez inclure les détails du plafond et du système de suspension.
