Светодиодные трубки RGB и RGBW с углом обзора 360° могут превратить потолок, витрину магазина, элемент интерьера в заведении общественного питания или выставочное пространство в визуальный элемент, меняющий цвет. Прежде чем определить стоимость индивидуального проекта, дизайнеру и подрядчику необходимо определить не только желаемый цвет: геометрия, трасса прокладки кабелей, требования к контроллеру, способ установки и доступ для обслуживания — все это влияет на конечное решение.
Для кого предназначен этот путеводитель?
Данное руководство предназначено для дизайнеров освещения, подрядчиков, дистрибьюторов и заказчиков проектов, планирующих установку декоративного освещения в коммерческих помещениях. Это не гарантирует, что одна конфигурация RGB, контроллер или протокол управления подойдут для каждого проекта.
Начните с замысла проекта.
В подробном техническом задании необходимо указать, какого эффекта должна достичь меняющая цвет подсветка в помещении. Это постоянный элемент интерьера, центральный элемент торгового пространства, элемент оформления зоны отдыха, выставочный экспонат или меняющаяся визуальная инсталляция? Затем предоставьте чертеж, показывающий точный маршрут трубки.
- Чертеж САПР с указанием размеров и, желательно, визуализация или эталонное изображение.
- Общая длина, изгибы, расположение видимых сегментов и их количество.
- Маршрут монтажа, точки подвеса и возможности ввода кабеля.
- Требуемый цветовой эффект: RGB или RGBW, а также любые требования к белому свету.
- Требования к контроллеру, диммированию или управлению зданием, если они уже определены.
- Расположение драйвера/контроллера и доступ после установки.
RGB против RGBW: подтверждение желаемого светового эффекта
Решение следует принимать, исходя из замысла проекта в отношении освещения, а не только на основе изображения цветового круга. Для RGB и RGBW требуются разные схемы проводки и управления. Перед составлением сметы KLM проверяет окончательную конфигурацию на соответствие проектному чертежу и требуемому эффекту.
| Вопрос, который необходимо решить | Почему это влияет на проект |
|---|---|
| Требуется ли также наличие пригодной для использования сцены с белым светом, помимо цветных сцен? | Это влияет на то, какой формат запроса является подходящим: RGB или RGBW. |
| Будет ли трубка представлять собой непрерывную линию, фигурный подвесной элемент или многосекционную композицию? | Геометрические параметры изменяют расположение сегментов, опор и кабелей. |
| Где можно установить драйвер и контроллер? | Эти места должны быть доступны и согласованы с потолком или конструкцией. |
| С какой системой управления должна работать данная установка? | Необходимо проверить совместимость с выбранной конфигурацией светодиодов и пакетом контроллера. |
Спланируйте соединения, подачу и техническое обслуживание, используя чертеж.
При проектировании труб с изменяющимся цветом на 360° перед началом производства необходимо отображать каждое предполагаемое соединение, точку подачи и место крепления. Не следует копировать общую максимальную длину или детали предыдущего проекта в другую форму без предварительного согласования.
- Отметьте длину отдельных сегментов и предполагаемые места расположения соединителей.
- Укажите направление обзора, чтобы видимые стыки можно было учесть при рассмотрении проекта.
- Покажите трассу прокладки кабеля от трубки до мест расположения драйвера/контроллера.
- Уточните, каким образом подрядчик получит доступ к исправным компонентам после установки.
- Укажите, входит ли в объем работ по вводу в эксплуатацию объекта и кто поставляет систему управления.
Вариант силиконовой трубки KLM 360° для проектов RGB/RGBW
KLM Светодиодная трубка из силикона с углом обзора 360° и алюминиевым профилем Включает конфигурацию первого поколения, которая может поддерживать проекты RGB/RGBW с запланированными сегментами и соединительной конструкцией. Ее алюминиевый профиль обеспечивает несущую способность и способ монтажа нестандартных форм.
В эту же линейку входит вариант второго поколения с одноцветным освещением, который может быть выполнен длиной до 30 м без промежуточных соединений, при условии согласования чертежей и параметров электропитания. Этот бесшовный вариант не является вариантом RGB/RGBW. Проектная группа должна сначала выбрать конфигурацию, исходя из требуемого светового эффекта, а затем согласовать строительную и электротехническую схему.
Распространенные ошибки, которых следует избегать
- Запрос "RGB" без указания необходимости создания сцены с белым светом.
- Утверждение формы перед отображением расположения опор, кабелей и драйверов.
- Предполагается, что в проекте RGB/RGBW можно использовать тот же контроллер, проводку или максимальную длину, что и в одноцветном проекте.
- Оставлять подвижные элементы и доступ к коммуникациям до закрытия потолка или конструкции.

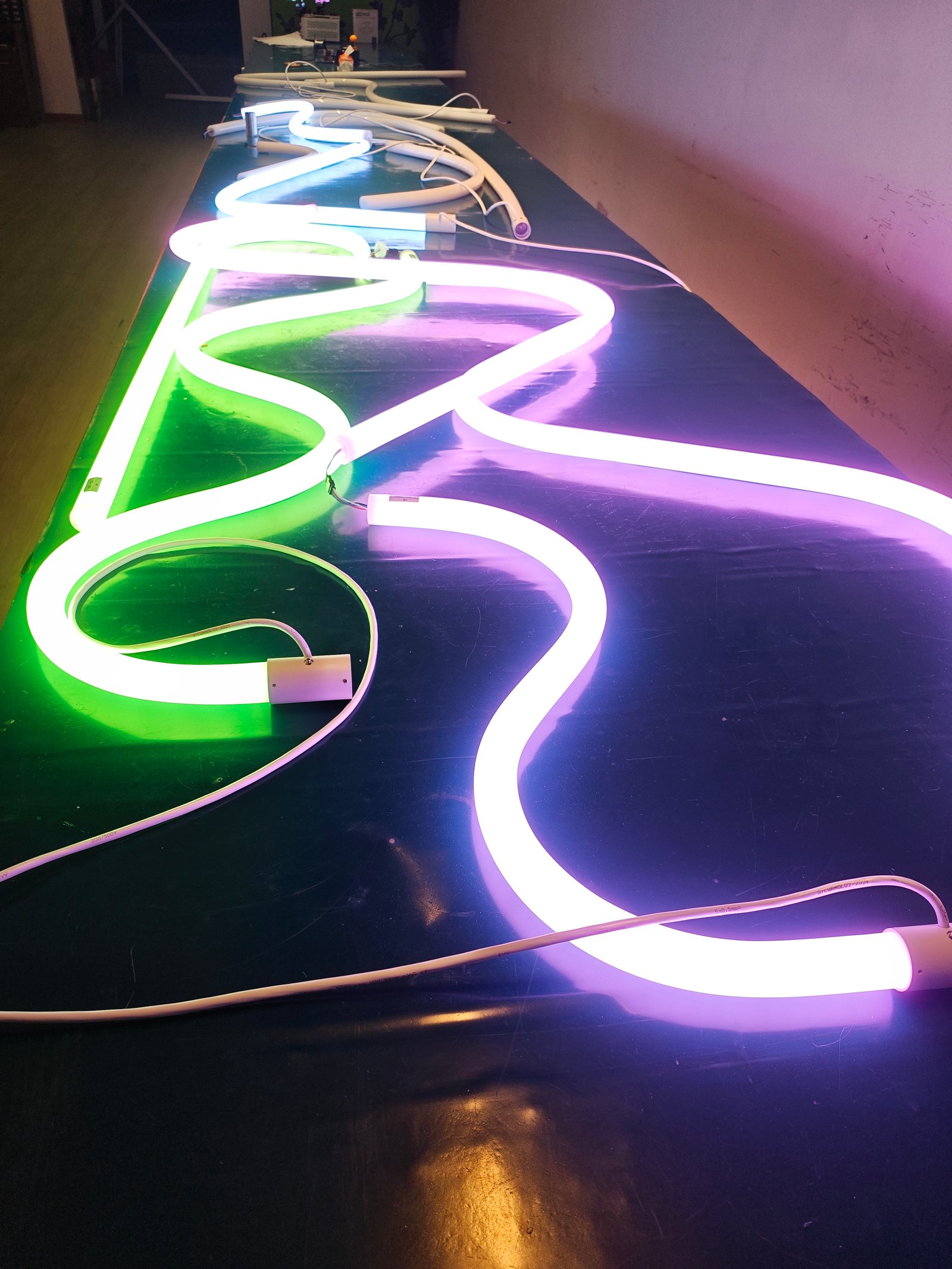

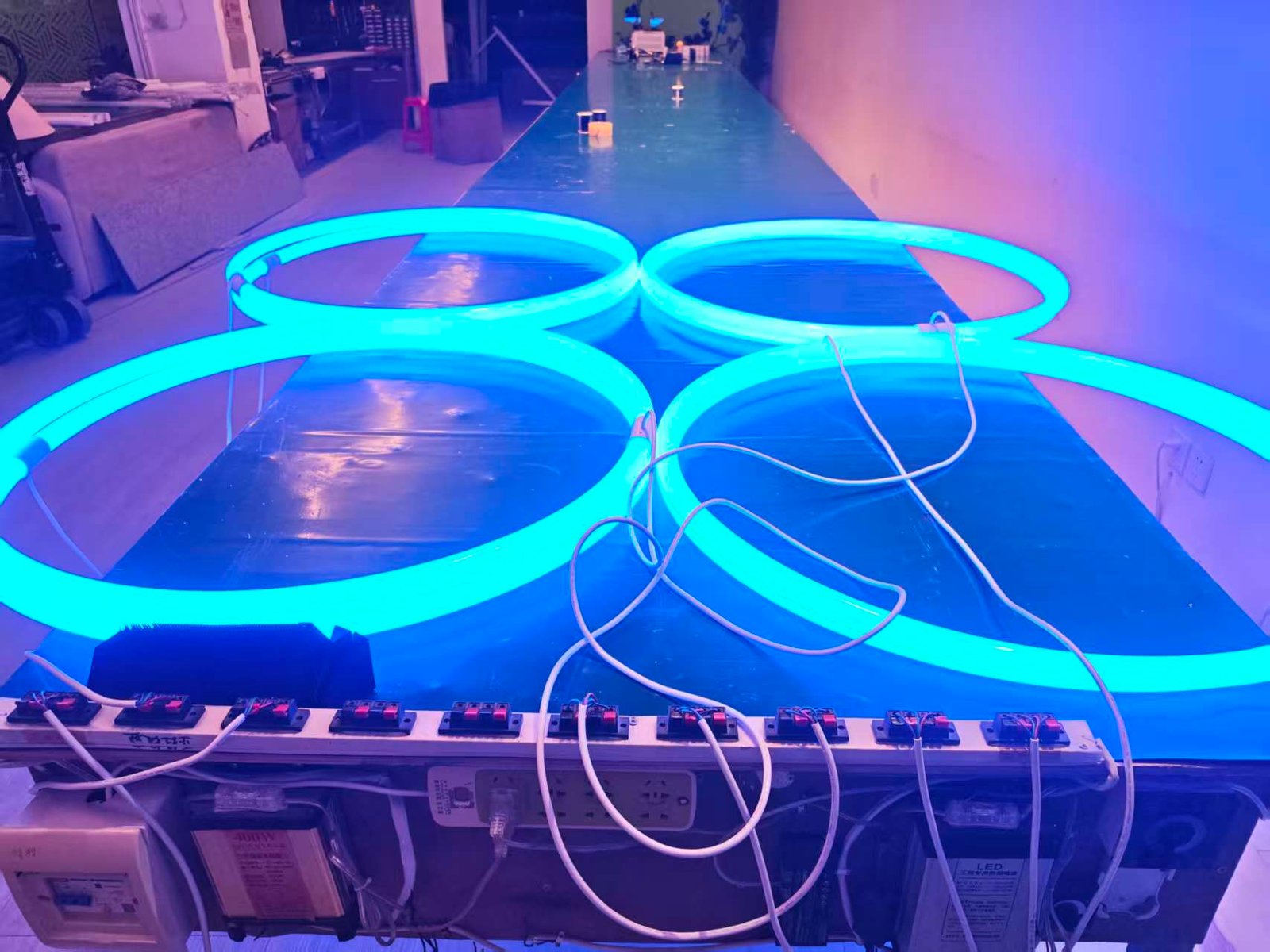

- Использование изображения заводских испытаний в качестве подтверждения успешно выполненного проекта для заказчика.
Что нужно отправить в KLM перед запросом коммерческого предложения?
- Чертеж САПР, размеры и количество.
- Визуализация или референс, демонстрирующие желаемый видимый эффект.
- Требуемый эффект RGB или RGBW, а также любые заданные требования к системе управления.
- Детали крепления/подвески, прокладка кабелей и допустимое расположение водителя/контроллера.
- Место назначения, сроки выполнения проекта и требования к образцам.
KLM может использовать этот пакет для проверки технической осуществимости, рекомендации подходящей конфигурации и составления списка пунктов, которые еще требуют подтверждения перед началом производства.
Отправьте в KLM техническое задание на ваш проект светодиодной трубки RGB/RGBW 360. с учетом ваших требований к чертежам САПР, визуальному представлению и управлению.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Может ли компания KLM изготовить светодиодную трубку с углом обзора 360° и нестандартной формой RGB-подсветки?
Пользовательские формы можно просмотреть на чертеже. Окончательная осуществимость зависит от выбранного варианта.
