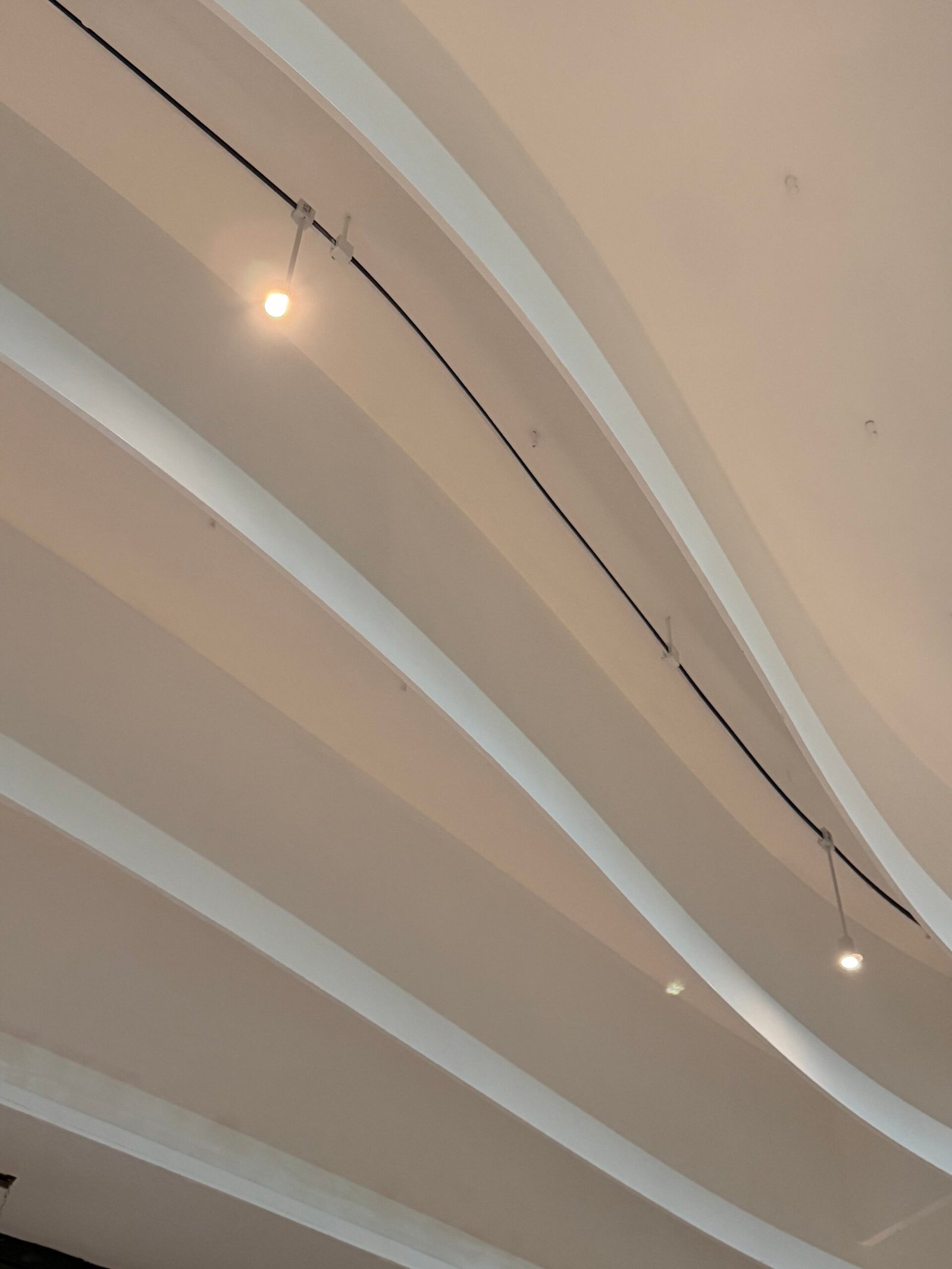

Lorsqu'un espace commercial est doté d'un plafond sculpté de grande hauteur, le système d'éclairage doit soutenir l'architecture plutôt que de la perturber. Ce projet de KLM Boya présente un système de rails magnétiques de 25 mm disposés le long d'un bord de plafond incurvé, avec des rails latéraux et des modules d'éclairage positionnés autour de la forme architecturale.
Pour les concepteurs, la valeur ajoutée ne réside pas dans une simple rangée de rails d'éclairage. Elle tient à la flexibilité offerte pour adapter le tracé des rails, la position des modules et le positionnement des composants aux plans du projet. La géométrie finale, les détails de montage, le plan de fixation et l'alimentation 24 V nécessitent une validation au cas par cas avant la production.
La liberté de conception découle du tracé, et non d'une voie ferrée générique.
Dans l'intérieur d'un centre commercial à haut plafond, un luminaire droit et rigide peut jurer avec un plafond ondulé, annulaire, en corniche ou à plusieurs niveaux. Un rail latéral incurvé permet à la ligne d'éclairage de suivre l'architecture, tandis que des modules magnétiques peuvent être placés aux endroits nécessitant un éclairage d'accentuation, de mise en valeur, de circulation ou d'éclairage décoratif.
Le catalogue KLM Boya Ultra présente une configuration latérale de type 25 avec des tracés courbes et un mélange de modules spots, grilles, linéaires et suspendus. Cette configuration favorise une approche système axée sur le design : définir d’abord le tracé et la fonction d’éclairage, puis choisir ensemble le rail, le système de fixation, le module et le faisceau électrique.
Référence du projet : géométrie d'un plafond incurvé dans l'intérieur d'un centre commercial

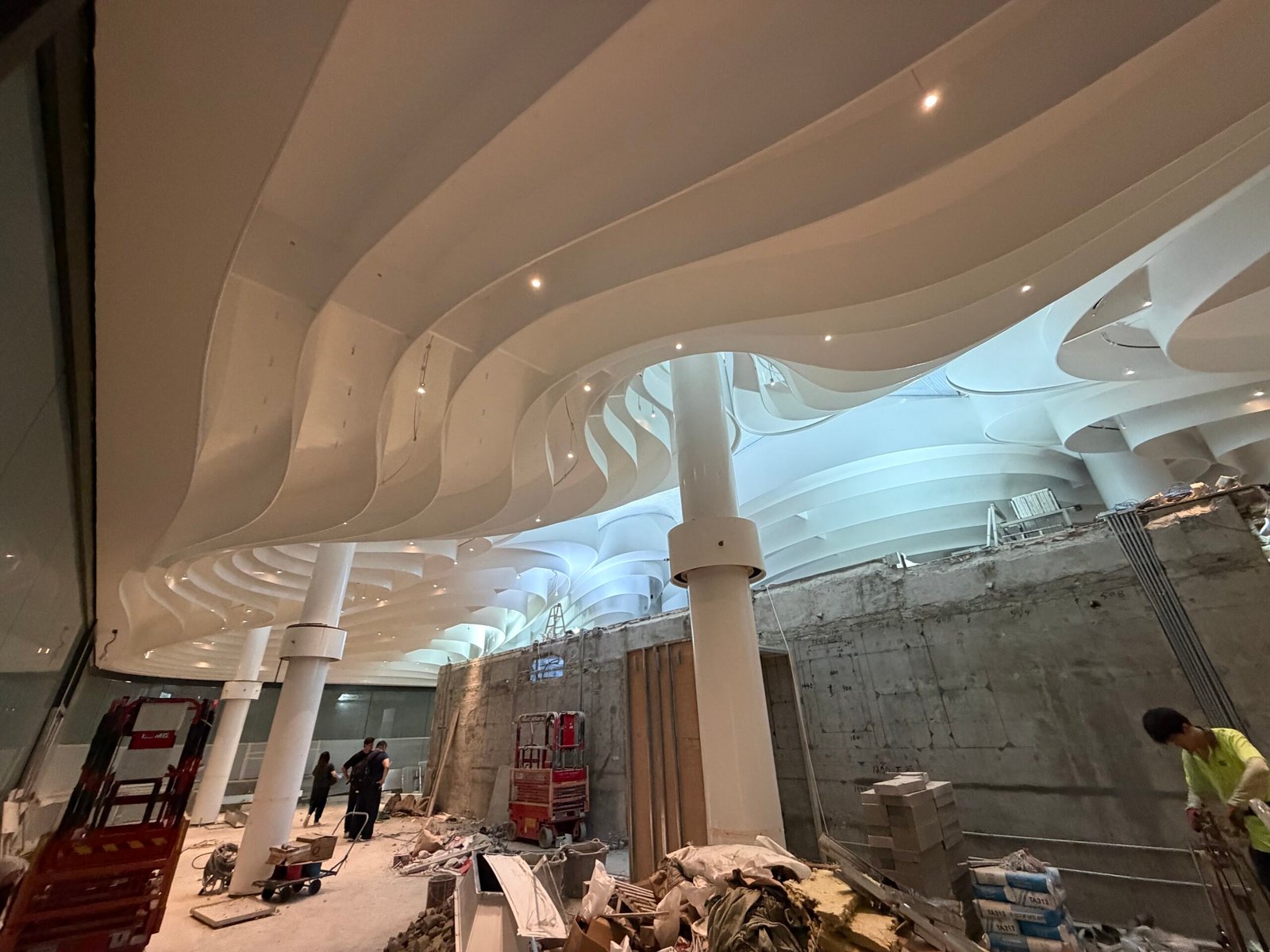

Les trois photographies du projet, propriété de KLM, documentent un intérieur commercial haut de gamme en phase de construction. Elles illustrent l'importance d'une coordination précoce du tracé de l'éclairage : le plafond blanc incurvé, les zones structurelles, la position des rails, l'alignement visuel et l'accès technique influencent tous le résultat final. Aucune mention de client, de lieu, de planning final des modules, de rayon de courbure, de calcul de charge ou de performance n'est faite ici.
Qu'est-ce qui peut être adapté à un projet ?
« Flexible » ne signifie pas que chaque aspect est ouvert à toutes les possibilités. Pour ce type de système, la flexibilité de conception peut être envisagée selon trois niveaux pratiques :
- Itinéraire: Des parcours architecturaux courbes et changeants peuvent être élaborés à partir du plan et des sections réfléchies du plafond.
- Composition lumineuse : Les types et emplacements des modules peuvent s'adapter aux affichages, à la circulation, aux œuvres d'art, aux zones de vente au détail et aux zones thématiques.
- Détails du projet : Les sections de rails, les emplacements des jonctions, les conditions de montage latéral, la coordination des finitions et les emplacements des entrées d'alimentation peuvent être vérifiés par rapport au dessin.
Tout rayon demandé, géométrie spéciale, traitement de joint, espacement de support ou pièce non standard reste CONFIRMATION NÉCESSAIRE jusqu'à ce que KLM examine le dessin final et la configuration sélectionnée.
Utiliser le montage latéral pour protéger le concept du plafond
Le montage latéral permet de positionner le rail en bordure de plafond ou sur une face verticale, évitant ainsi qu'il ne devienne l'élément dominant du plafond. Ceci permet au concepteur lumière de préserver le rythme visuel souhaité dans un intérieur haut de plafond. De plus, le support de montage, les points de fixation, le cheminement des câbles et l'orientation de chaque luminaire deviennent des éléments essentiels de la conception.
Spécifiez la tâche d'éclairage avant de sélectionner le module
| Objectif de conception | Que faut-il définir sur le dessin ? | Pourquoi c'est important |
|---|---|---|
| Mettre en valeur une caractéristique ou un affichage | Objet cible, direction de visée et distance de montage. | Détermine le module requis et l'effet de faisceau. |
| Éclairer un circuit de circulation incurvé | Itinéraire, rythme visuel et zone de contrôle. | Empêche le tracé des rails d'être déterminé une fois le plafond terminé. |
| Soutenez une zone commerciale ou une galerie. | Emplacement des luminaires, contraintes d'éblouissement et stratégie d'accès. | Permet aux modules sélectionnés de répondre à la tâche réelle. |
| Intégrer à un élément de plafond | Section de plafond, position du rail et face de montage. | Confirme que le détail monté latéralement est compatible avec l'architecture. |
Que faut-il envoyer à KLM pour une revue de conception ?
- Plans de plafond réfléchis cotés, élévations et coupes transversales.
- Dessin du tracé courbe, extrémités des rails, jonctions et faces de montage proposées.
- Effet d'éclairage ciblé et programme de modules pour chaque zone.
- Support de plafond, contraintes de fixation, hauteur d'installation et plan d'accès.
- Concept d'alimentation 24V, emplacement du pilote/service et exigences de contrôle.
- Quantité, destination, date cible et toute documentation de projet requise.
FAQ
Une voie ferrée magnétique incurvée à montage latéral peut-elle être partiellement personnalisée ?
La géométrie du tracé, les sections de rails et les détails de montage spécifiques au projet peuvent être consultés sur le plan. KLM doit confirmer la configuration choisie avant d'établir un devis ; ne présumez pas d'un rayon de courbure illimité ni d'une géométrie quelconque sans vérification préalable.
Ce système est-il uniquement destiné aux plafonds bas ?
Non. Le cas présenté ici concerne l'intérieur d'un centre commercial avec une grande hauteur sous plafond. Le choix de la conception est dicté par la géométrie du plafond, les besoins en éclairage, les détails de fixation et les contraintes d'accès.
Puis-je choisir n'importe quel module magnétique pour ce rail ?
Non. Veuillez confirmer la combinaison exacte de rail, d'adaptateur, de luminaire, de pilote et de commande comme un seul système.
Comment concevoir un circuit 24V ?
Les points d'alimentation, la capacité du moteur, la charge, le cheminement des câbles et le mode de commande dépendent du plan final et du planning des modules. KLM doit les vérifier avant la production.
Développer un concept de voie courbe pour Boya avec KLM
Envoyez à KLM votre plan de plafond et votre concept d'éclairage pour une évaluation spécifique au projet. Voir le Système d'éclairage sur rail magnétique ultra-mince 24 V et le plus large systèmes d'éclairage magnétique gamme pour le contexte du produit.
